诺塔斯TTL接口NFC模块嵌入式非接触式CPU卡IC卡读写模块
产品概述NTS-UID-A3622-T 读卡器模块是专为需要读取ISO14443 TYPE-A类卡，并同时要读取ISO14443 TYPE-B卡片UID以及身份证识别码而研制开发的专用模块。NTS-UID-A3622-T 读卡器模块支持常见的卡片，比如Mifare S50卡, S70卡，ULTRALINGHT卡，NTAG卡（213，215，216）, DESFire D21,D41,D81，非接C
NTS-UID-A3622-T 读卡器模块是专为需要读取ISO14443 TYPE-A类卡，并同时要读取ISO14443 TYPE-B卡片UID以及身份证识别码而研制开发的专用模块。
NTS-UID-A3622-T 读卡器模块支持常见的卡片，比如Mifare S50卡, S70卡，ULTRALINGHT卡，NTAG卡（213，215，216）, DESFire D21,D41,D81，非接CPU卡（FM1208等）。所有符合ISO14443 TYPE-A标准的卡片都可以读取UID（4/7/10字节）, 所有符合ISO14443-4标准的CPU卡都支持。
NTS-UID-A3622-T 读卡器模块可以应用在门禁，闸机，自助机等场合。
由于TYPE-B卡的通讯方式和TYPE-A有很大区别，另一方面身份证制卡的不标准而导致频率偏差很大，上述二个原因导致读取身份证时比普通IC卡困难很多，因此对射频部分的调节就显得尤为重要。NTS-UID-A3622-T 读卡器模块最主要特点是对身份证的支持，除可以读取UID和身份证唯一识别码外，模块对射频天线部分做了精密的调试，使得读取身份证信息时能达到比较理想的状况，不会出现挑卡的状况，同时严格采购物料与生成测试，保证了批量产品的一致性。

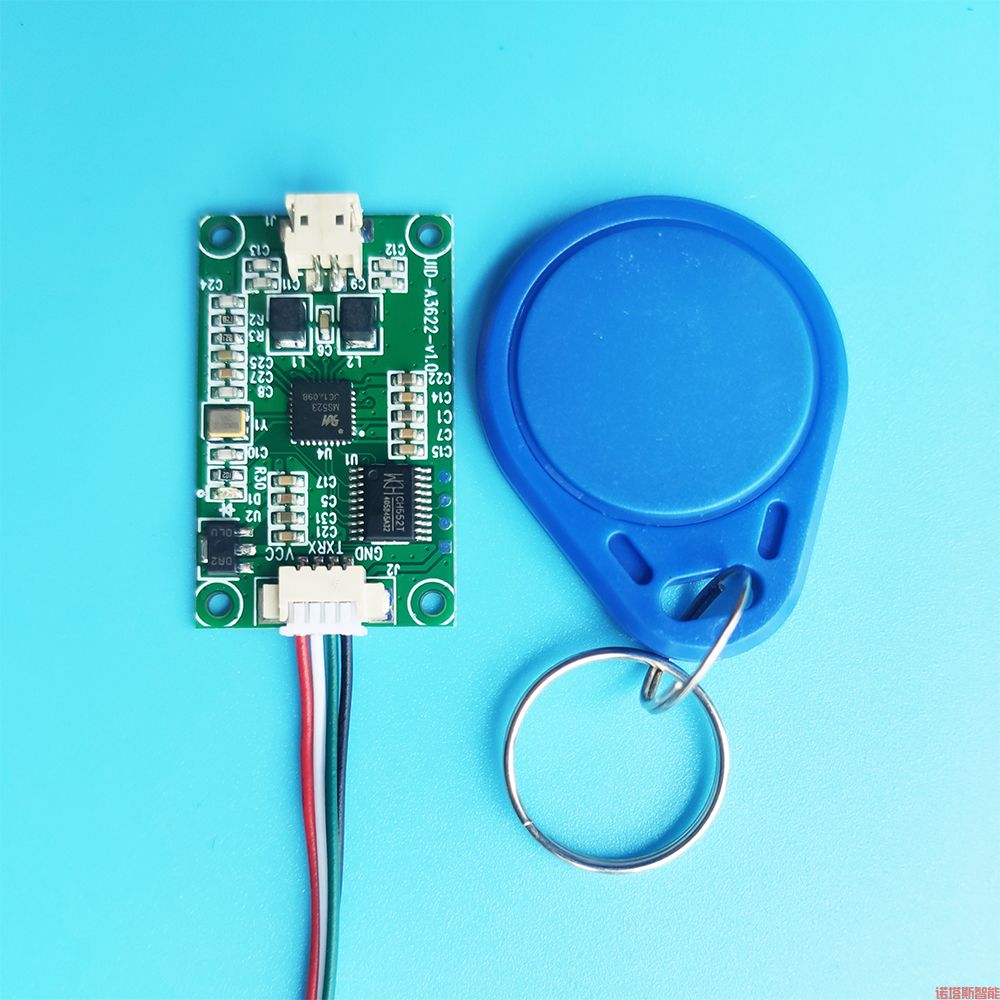

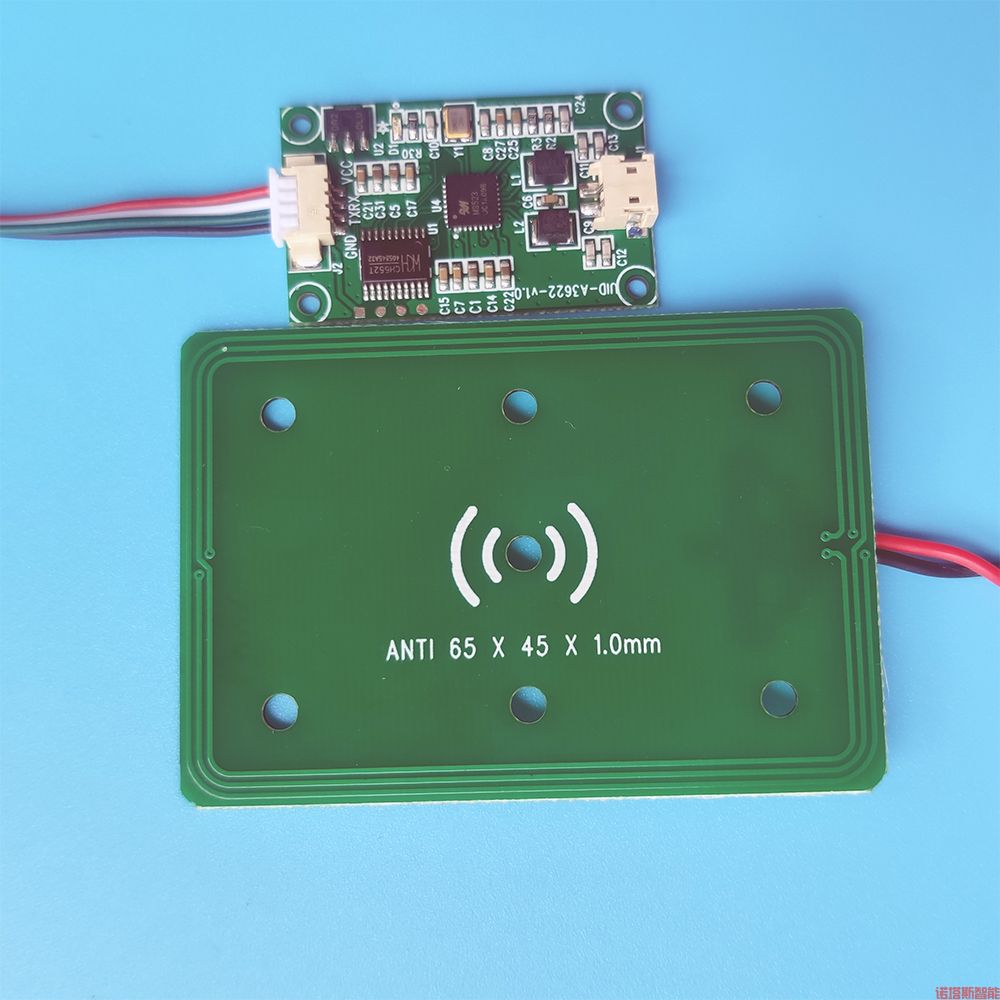

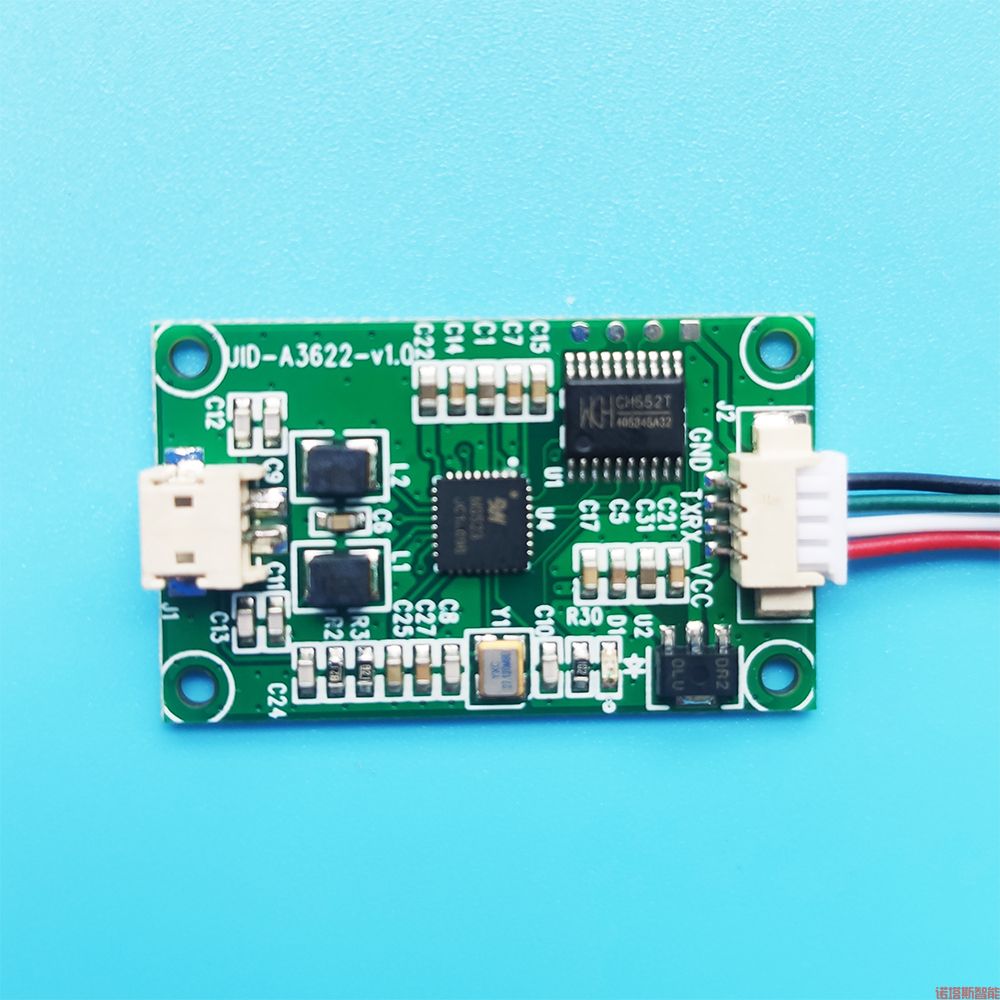

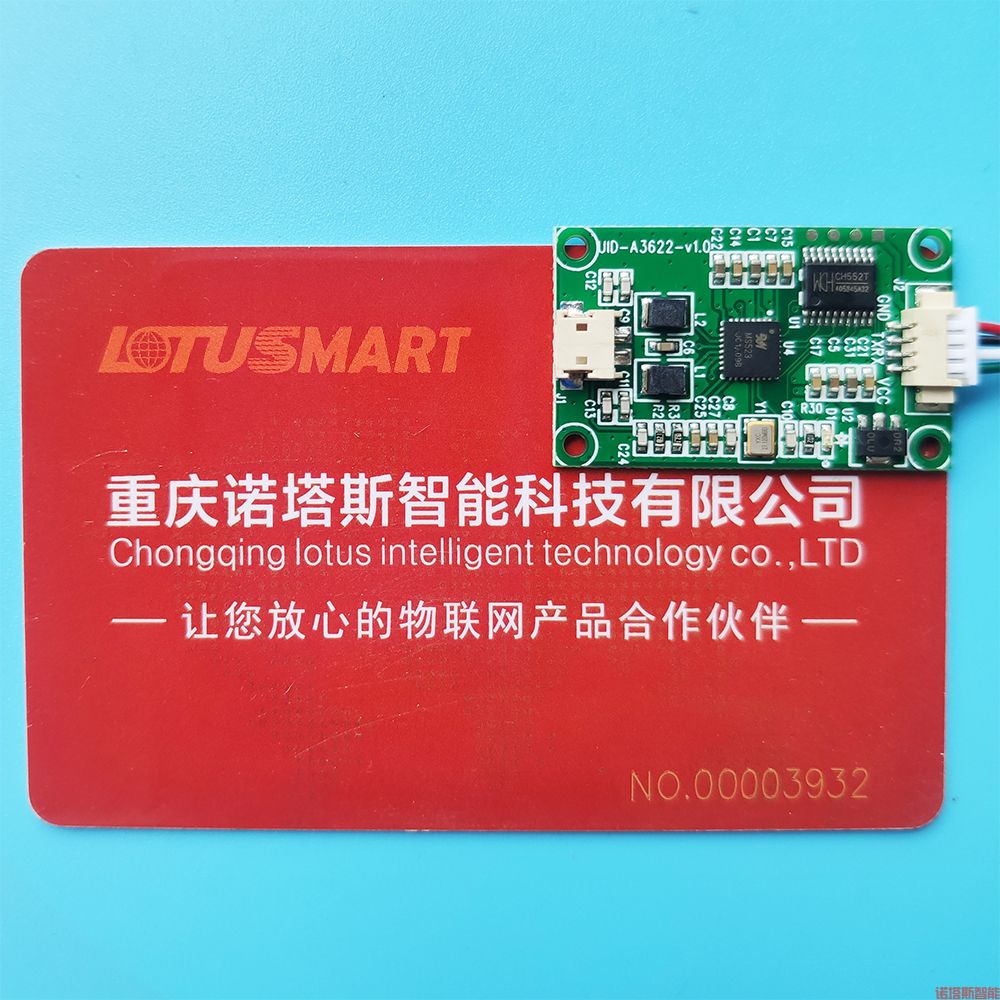

结构小巧，控制板尺寸36mm X 22mm，天线板多规格可选
•同时支持3.3V或5V电源供电
•标准TTL串口
•支持主动寻卡和命令模式
•专为读取身份证调节参数，适应性广，不挑卡
•读卡灵敏，每秒寻卡10次以上
•可以读取身份证UID和唯一识别码（非UID，实践中UID有重复，识别码保证唯一）
绝对最大值
Characteristics | Symbol | Rating | Unit | |
直流输入电压 | VDD | 5.0V | -0.3 to 5.5 | V |
IO输入输出电压 | VIN/VOUT | 3.3 | V | |
直流输入电流 | I IN | +/- 100 | mA | |
存储温度 | T STG | -45 to125 | ℃ | |
推荐参数
Characteristics | Symbol | Rating | Unit | |
直流输入电压 | VDD | 3.3/5.0V | 3.3 to 5.5 | V |
IO输入输出电压 | V IN/V OUT | 3.3 | V | |
工作温度 | T OPR | 0 to 70 | ℃ | |
支持命令参数
命令 | 命令码 | 命令参数 | 命令数据 | 返回数据 |
打开天线 | 10 | 01 | 无 | 无 |
关闭天线 | 10 | 02 | 无 | 无 |
蜂鸣器发声 | 10 | 03 | 1字节时长(毫秒) | 无 |
关主动轮询 | 10 | 04 | 无 | 无 |
开主动轮询 | 10 | 05 | 无 | 无 |
TYPE-A Find | 20 | 01 | 无 | 4/7/10字节ID |
TYPE-A Halt | 20 | 02 | 无 | 无 |
M1卡认证(KEYA) | 30 | 第x扇区 | 6字节密码 | 无 |
M1卡认证(KEYB) | 31 | 第x扇区 | 6字节密码 | 无 |
M1卡块读取 | 32 | 第x块 | 无 | 16字节块数据 |
M1卡块写入 | 33 | 第x块 | 16字节数据 | 无 |
M1卡值初始化 | 34 | 第x块 | 4字节加值(LSB) | 无 |
M1卡加值 | 35 | 第x块 | 4字节加值(LSB) | 无 |
M1卡减值 | 36 | 第x块 | 4字节减值(LSB) | 无 |
M1卡restroe | 37 | 第x块 | 无 | 无 |
M1卡trans | 38 | 第x块 | 无 | 无 |
身份证识别码读取 | 40 | 01 | 无 | 32字节,身份证唯一码 |
TYPE-B卡UID读取 | 40 | 02 | 无 | 8字节UID |
CPU卡RATS复位 | 50 | 01 | 1字节FSDI/CID | ATS(不定长） |
CPU卡APDU命令 | 50 | 02 | n字节命令 | 命令结果（不定长） |
Ultralight/NTAG卡页（page）读取 | 60 | 第x页 | 无 | 16字节块数据 |
Ultralight/NTAG卡页（page）写入 | 61 | 第x页 | 4字节数据，data0在前 | 无 |
NTAG获取版本信息 | 62 | 01 | 无 | 8字节版本信息 |
NTAG获取计数值 | 62 | 02 | 无 | 3字节计数值 |
NTAG卡密码校验 | 62 | 03 | 4字节密码 | 2字节校验结果 |

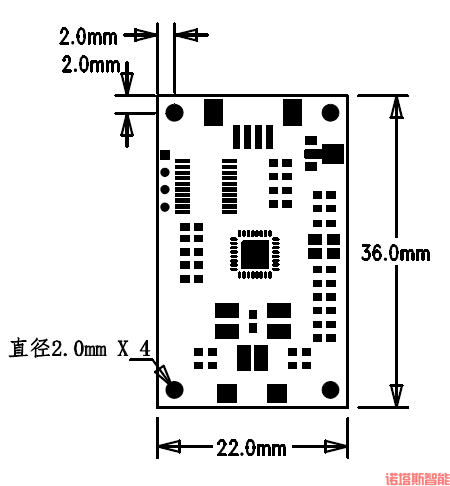

主控板尺寸
长度(Length) | 36.0mm±0.1mm |
宽度(Width) | 22.0mm±0.1mm |
高度(Thickness) | 5.0mm±0.1mm |
