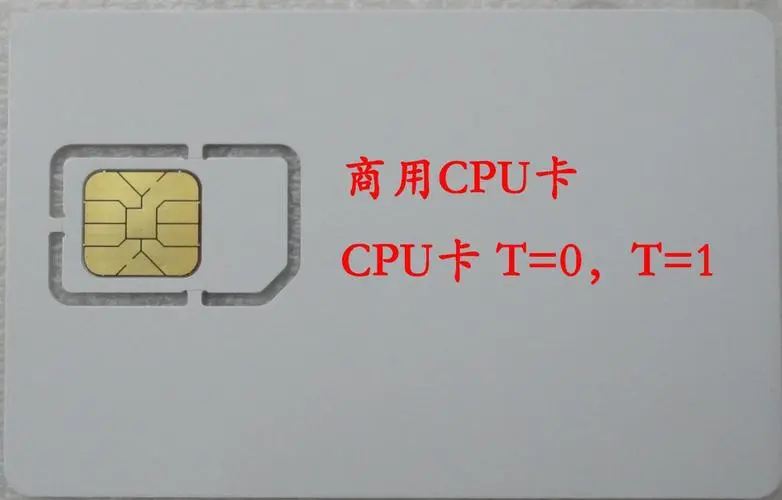

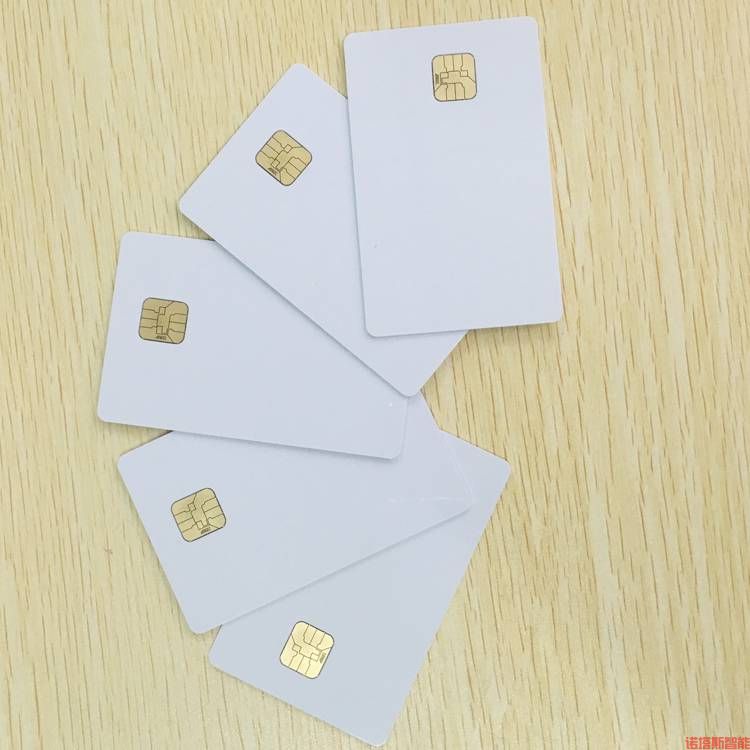

S-32K-8接触式CPU卡 ISO7816接触式CPU卡

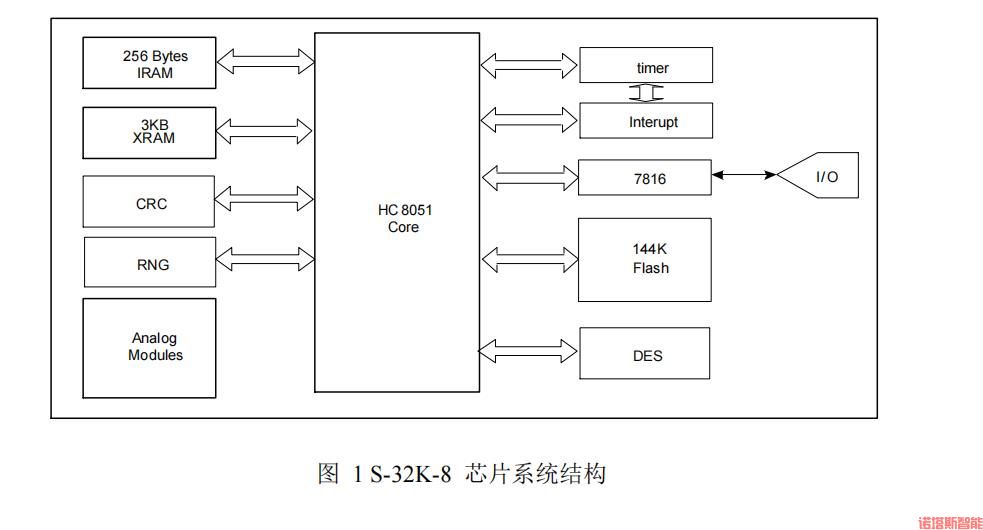

S-32K-8 是明华CIU51 系列芯片族中的一款高性价比的接触式芯片，其指令集和工业标准8051 兼容。适用于SIM 卡应用领域。S-32K-8 芯片采用Bank 切换方式寻址。其硬件系统结构如下图所示：

1 8 位与 8051 兼容的 HC8051 CPU

1 Bank 编址方式

1 系统时钟 10MHz

1 一个 Timer 中断源

1 一个 8051 兼容的 16 位 Timer

-     当作为定时器时， Timer 会对系统时钟进行计数

-     当作为计数器时， Timer 会对每个 ETU、每 4 个 ETU 或者外部时钟四分频计数

1 3.25K 字节 RAM  (256 字节 IRAM 、3K 字节 XRAM)

1 144K 字节 FLASH，用作 COS 区和用户数据区

-    Page Erase 时间：典型值为 3.0ms

-    Byte/Page Program 时间： 每字节编程时间典型值为 47us；

-    Fastp Program：字节编程的典型时间为 18us

-     10 万次以上重复擦写次数

-     10 年以上数据保持时间

1 ISO 7816 串口

-    支持 ISO 7816-3 T＝0 协议

-    支持多波特率，最高可达 8 分频

-    支持自动发送“60H”和 ETU 计数功能

-    IO 管脚可作为 GPIO 口，可读可写

-    支持外部时钟 1~5MHz

1 工作电流

-     Standby 电流：   <200uA @5.5V，1MHz

-     Stop Clock 电流： <100uA@5.5V

-    动态电流：       <10mA@5.5V，5MHz

1 工作电压： 1.62V~5.5V

1 工作温度： -25℃~85℃

1 ESD>4000V  (HBM)

1 芯片 Power-On 的电压检测保护机制

1 高/低电压的检测保护机制 (需要软件配置)

1 芯片内部晶振给系统提供时钟，确保 CPU 的运行不受外部环境干扰

1 对 FLASH 的擦、写操作进行软件保护，支持地址加密数据加扰

1 硬件 CRC，确保数据的正确性

1 抵抗差分功耗分析(DPA)攻击的硬件 DES/3DES 协处理器

1 真随机数44K FLASH CIU51144FS 芯片

1 唯一芯片序列号

1 数据加密
