TTL串口IC卡CPU卡身份证UID读卡器模块
1、 产 品 概 述HK32-UID-C4125-T 读卡器模块是专为需要读取普通TYPE-A类卡，并同时要读取TYPE-B卡片UID以及身份证识别码而研制开发
1、 产 品 概 述
HK32-UID-C4125-T 读卡器模块是专为需要读取普通TYPE-A类卡，并同时要读取TYPE-B卡片UID以及身份证识别码而研制开发的专用模块。
HK32-UID-C4125-T 读卡器模块支持常见的卡片，比如Mifare S50卡, S70卡，ULTRALINGHT卡，NTAG卡（213，215，216）, DESFire D21,D41,D81，非接CPU卡（FM1208等）。所有符合ISO14443 TYPE-A标准的卡片都可以读取UID（4/7/10字节）, 所有符合ISO14443-4标准的CPU卡都支持。
HK32-UID-C4125-T 读卡器模块可以应用在门禁，闸机，自助机等场合。
由于TYPE-B卡的通讯方式和TYPE-A有很大区别，另一方面身份证制卡的不标准而导致频率偏差很大，上述二个原因导致读取身份证时比普通IC卡困难很多，因此对射频部分的调节就显得尤为重要。HK32-UID-C4125-T 读卡器模块最主要特点是对身份证的支持，除可以读取UID和身份证唯一识别码外，模块对射频天线部分做了精密的调试，使得读取身份证信息时能达到比较理想的状况，不会出现挑卡的状况，同时严格采购物料与生成测试，保证了批量产品的一致性。
1.1 产品主要特点:

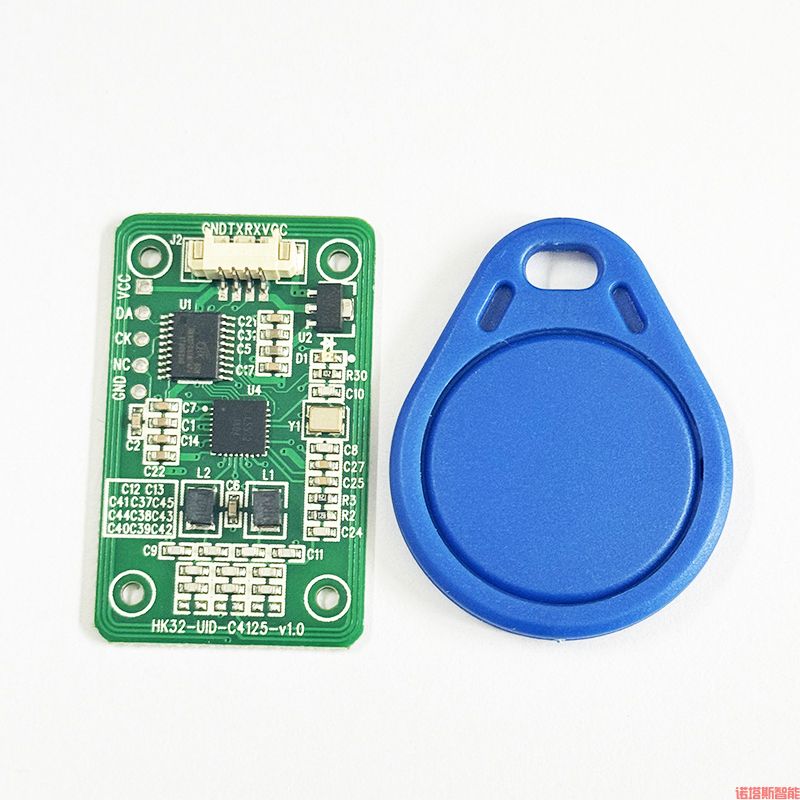

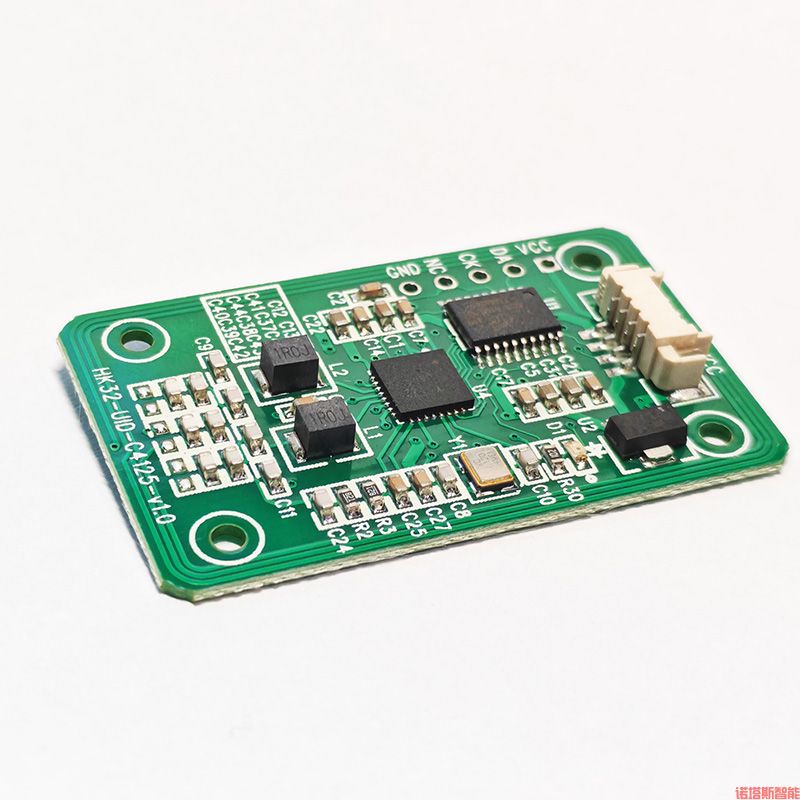

•结构小巧，控制板尺寸41mm X 25mm,天线板一体设计
•同时支持3.3V或5V电源供电
•标准TTL串口
•支持主动寻卡和命令模式
•专为读取身份证调节参数，适应性广，不挑卡
•读卡灵敏，每秒寻卡10次以上
•可以读取身份证UID和唯一识别码（非UID，实践中UID有重复，识别码保证唯一）
2、电气特性参数
2.1绝对最大值
Characteristics | Symbol | Rating | Unit | |
直流输入电压 | VDD | 5.0V | -0.3 to 5.5 | V |
IO输入输出电压 | VIN/VOUT | 3.3 | V | |
直流输入电流 | IIN | +/- 100 | mA | |
存储温度 | TSTG | -45 to125 | ℃ | |
2.2推荐参数
Characteristics | Symbol | Rating | Unit | |
直流输入电压 | VDD | 3.3/5.0V | 3.3 to 5.5 | V |
IO输入输出电压 | VIN/VOUT | 3.3 | V | |
工作温度 | TOPR | 0 to 70 | ℃ | |
3、环境特性参数
3.1工作温度: 0℃～+70℃
3.2储存温度: -40℃～+85℃
3.3工作湿度: 8% to 95% (无凝露)
3.4随机震动性能(工作状态):
Frequency (Hz) | PSD (G2/Hz) | Acceleration (Grms) | Dwell Time (Min) |
10 | 0.01 | 6Grms | 30min per axis (X‧Y‧Z) |
100 | 0.08 | ||
500 | 0.08 |
非工作状态震动性能：
Frequency（Hz） | Acceleration（G） | Dwell Time（Min） |
10~500 Hz | 15 G | 30min per axis (X‧Y‧Z) |
